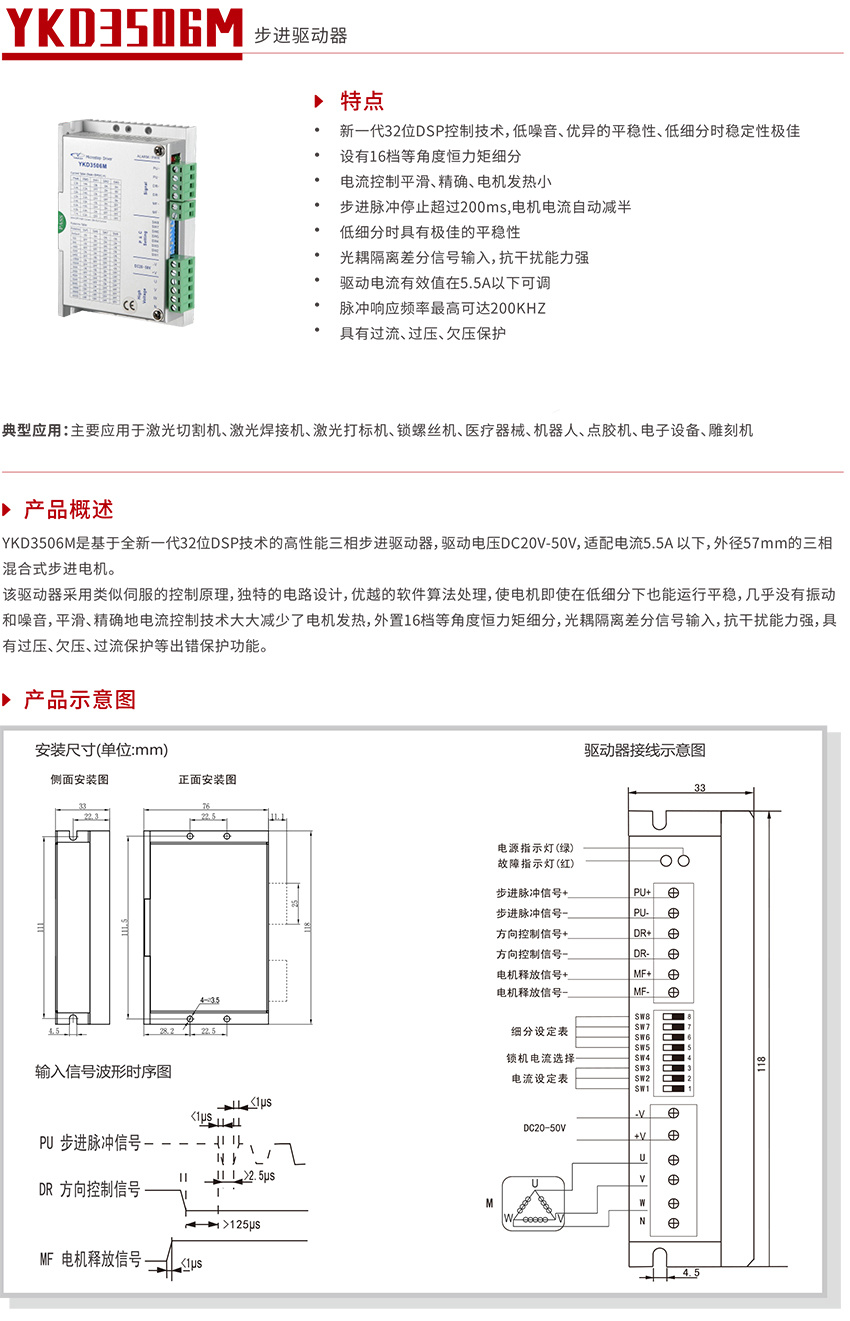

YKD3506M

新一代32位DSP控制技术，低噪音、优异的平稳性、低细分时稳定性极佳

设有16档等角度恒力矩细分，最高200细分

电流控制平滑、精确、电机发热小

步进脉冲停止超过200ms,电机电流自动减半

低细分时具有极佳的平稳性

光耦隔离差分信号输入，抗干扰能力强

驱动电流有效值在5.5A以下可调

脉冲响应频率最高可达200KHZ

具有过流、过压、欠压保护

典型应用：

主要应用于激光切割机、激光焊接机、激光打标机、锁螺丝机、医疗器械、机器人、点胶机、电子设备、雕刻机

概述

      YKD3506M是基于全新一代32位DSP技术的高性能三相数字式步进驱动器，驱动电压DC20V-50V，适配电流5.5A 以下，外径42~86mm的各种型号三相混合式步进电机。

      该驱动器采用类似伺服的控制原理，独特的电路设计，优越的软件算法处理，使电机即使在低细分下也能运行平稳，几乎没有振动和噪音，平滑、精确地电流控制技术大大减少了电机发热，外置16档等角度恒力矩细分，高200细分，光耦隔离差分信号输入，抗干扰能力强，具有过压、欠压、过流保护等出错保护功能。

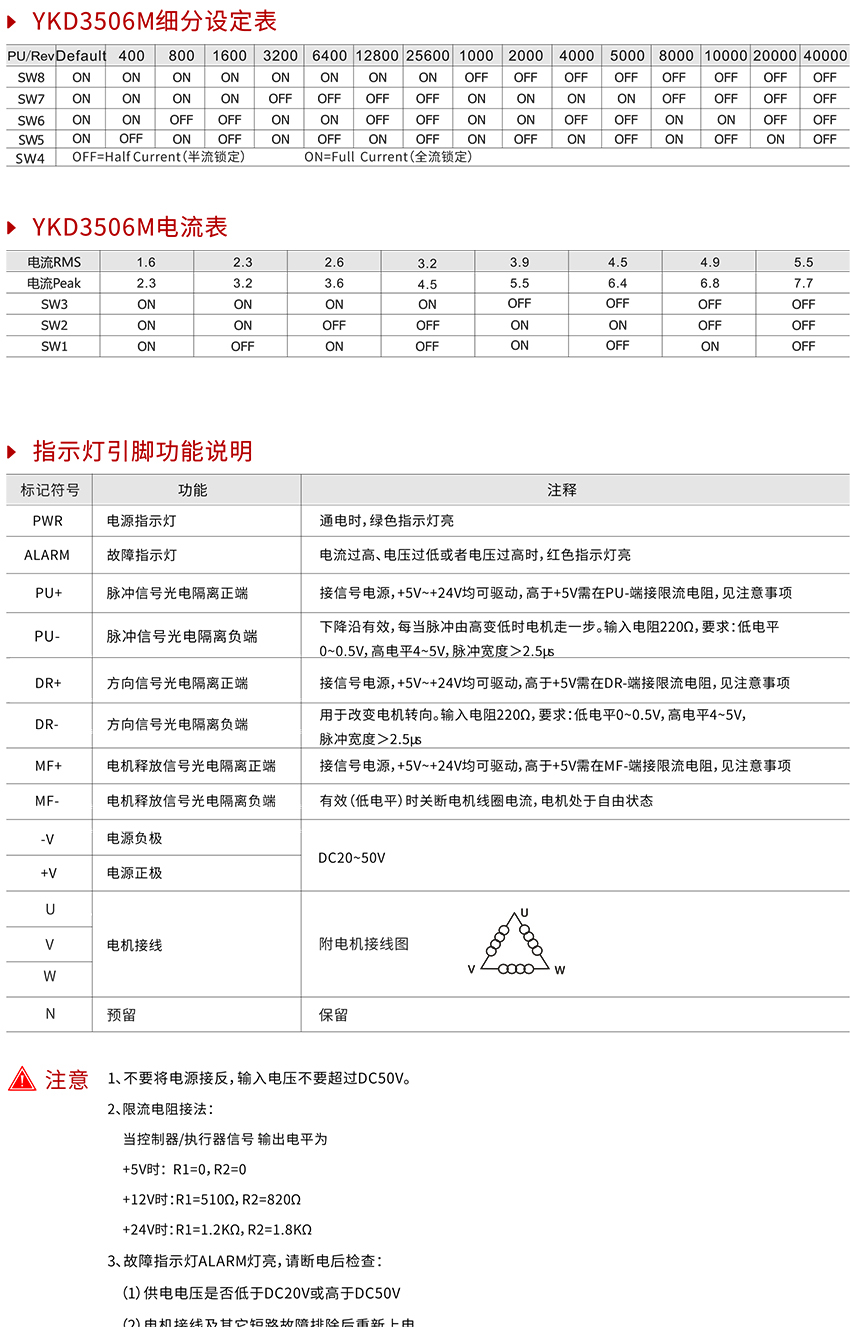

技术数据
