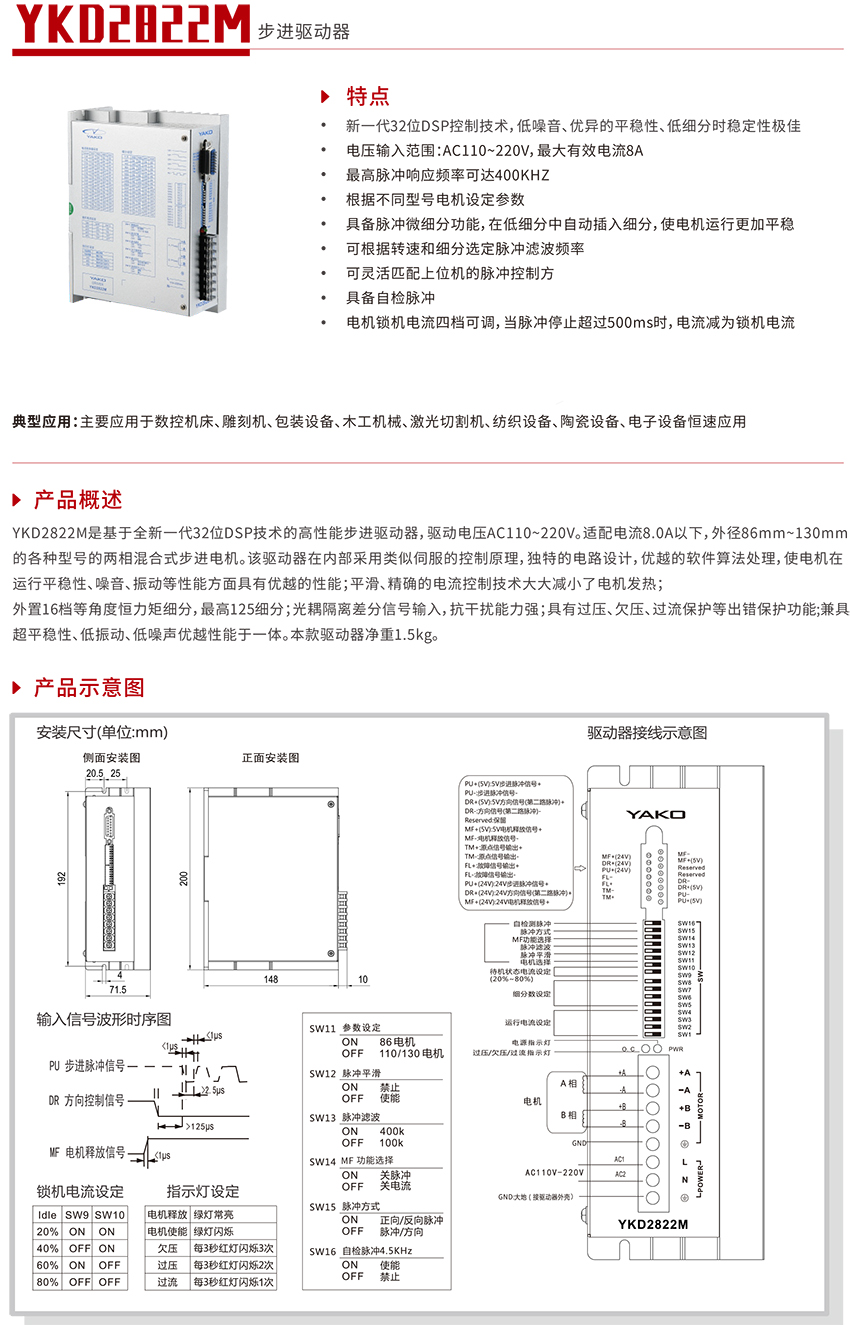

YKD2822M

新一代32位DSP控制技术，低噪音、优异的平稳性、低细分时稳定性极佳

电压输入范围：AC110~220V，最大有效电流8A

最高脉冲响应频率可达400KHZ

根据不同型号电机设定参数

具备脉冲微细分功能，在低细分中自动插入细分，使电机运行更加平稳

可根据转速和细分选定脉冲滤波频率

可灵活匹配上位机的脉冲控制方

具备自检脉冲

电机锁机电流四档可调，当脉冲停止超过500ms时，电流减为锁机电流

典型应用：

主要应用于数控机床、雕刻机、包装设备、木工机械、激光切割机、纺织设备、陶瓷设备、电子设备恒速应用

概述

YKD2822M是基于全新一代32位DSP技术的高性能数字式步进驱动器，驱动电压AC110~220V。适配电流8.0A以下，外径86mm~130mm的各种型号的两相混合式步进电机。该驱动器在内部采用类似伺服的控制原理，独特的电路设计，优越的软件算法处理，使电机在运行平稳性、噪音、振动等性能方面具有优越的性能；平滑、精确的电流控制技术大大减小了电机发热；外置16档等角度恒力矩细分，最高125细分；光耦隔离差分信号输入，抗干扰能力强；具有过压、欠压、过流保护等出错保护功能;兼具超平稳性、低振动、低噪声优越性能于一体。本款驱动器净重1.5kg。

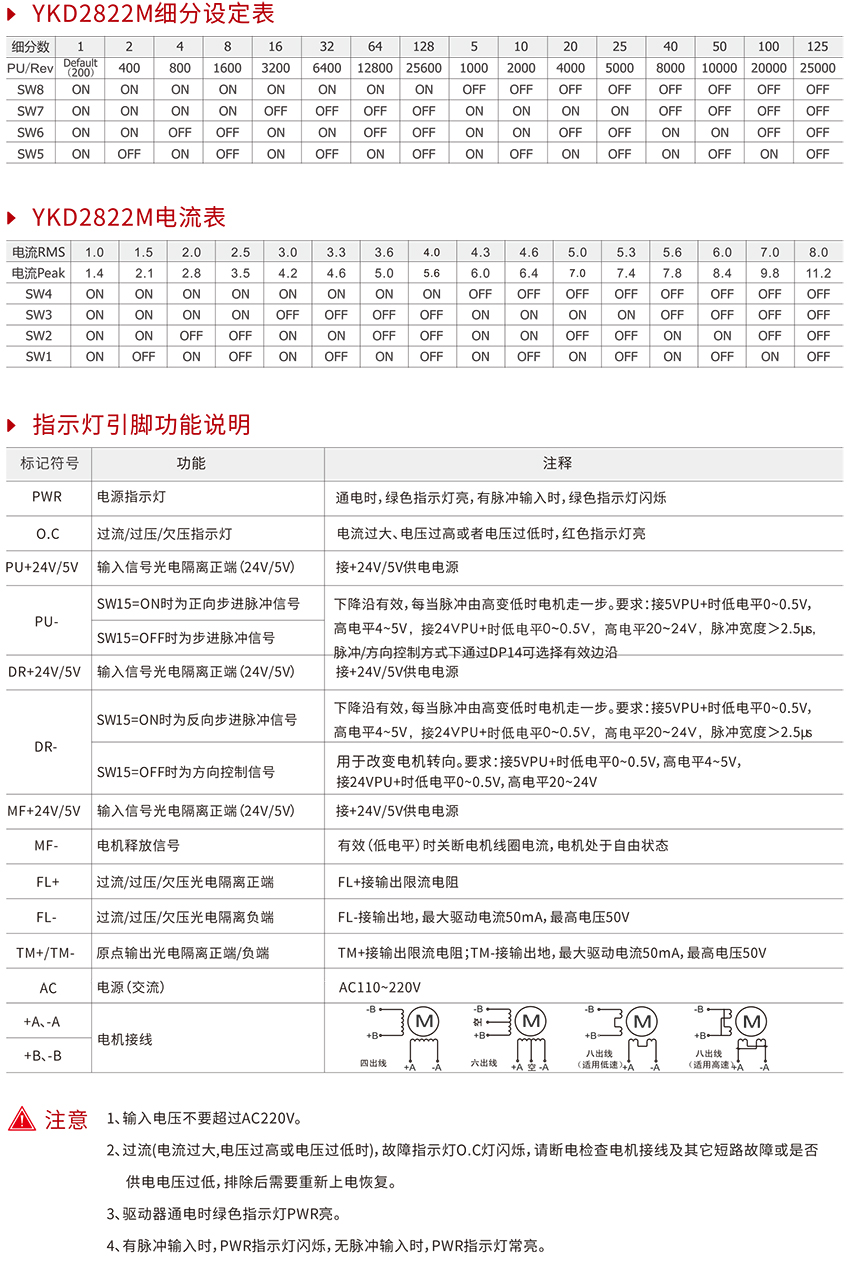

技术数据
