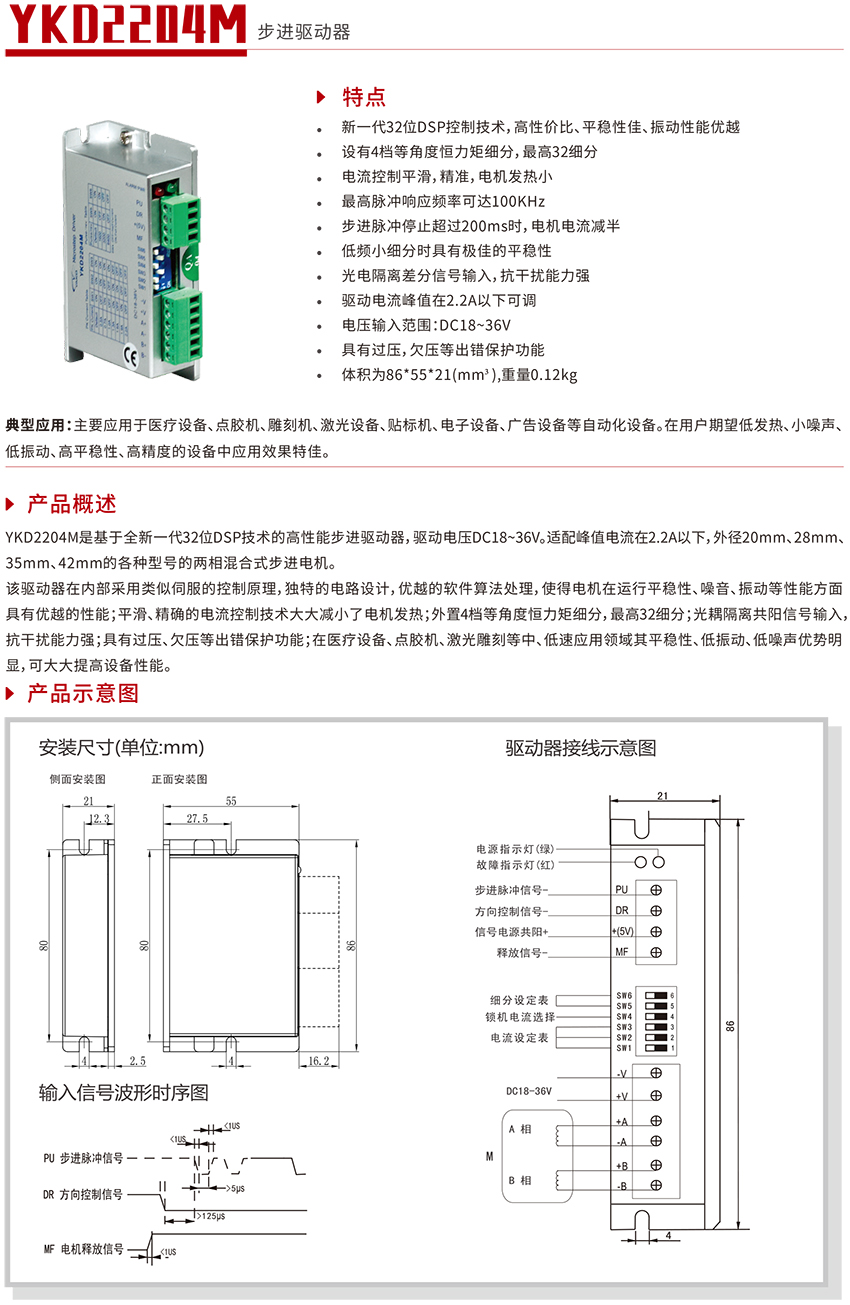

YKD2204M-Plus

新一代32位DSP控制技术，高性价比、平稳性佳、噪音、振动性能优越

新增电机参数识别功能，可识别电机并给定控制参数，发挥其最佳性能

采用最新的共振抑制算法，中低速及低频小细分时具有极佳的平稳性

采用新的电流控制算法，高速出力大，电机发热小

具有过压、欠压、过流保护等功能

设有8档等角度恒力矩细分

最高脉冲响应频率可达200KHZ

步进脉冲停止超过200ms时，电机电流减半

驱动电流峰值在2.2A以下可调

电压输入范围：DC18~36V

体积非常小巧，体积为86*55*21(mm³),重量0.12kg

典型应用：

医疗设备、点胶机、雕刻机、激光设备、贴标机、电子设备、广告设备等自动化设备。用户期望低发热、小噪声、低振动、高平稳性、高精度的设备中应用效果佳。

概述

YKD2204M-Plus是基于全新一代32位DSP技术的高性能步进驱动器，驱动电压DC18~36V。适配峰值电流在2.2A以下，外径20mm、28mm、35mm、42mm等型号的两相混合式步进电机。

该驱动器在内部采用类似伺服的控制原理，独特的电路设计，优越的软件算法处理，使得电机在运行平稳性、噪音、振动等性能方面具有优越的性能；平滑、精确的电流控制技术大大减小了电机发热；外置8档等角度恒力矩细分；光耦隔离共阳信号输入，抗干扰能力强；具有过压、欠压、过流等出错保护功能；在医疗设备、点胶机、激光雕刻等中、低速应用领域中其平稳性、低振动、低噪声优势明显，可大大提高设备性能。

技术数据
