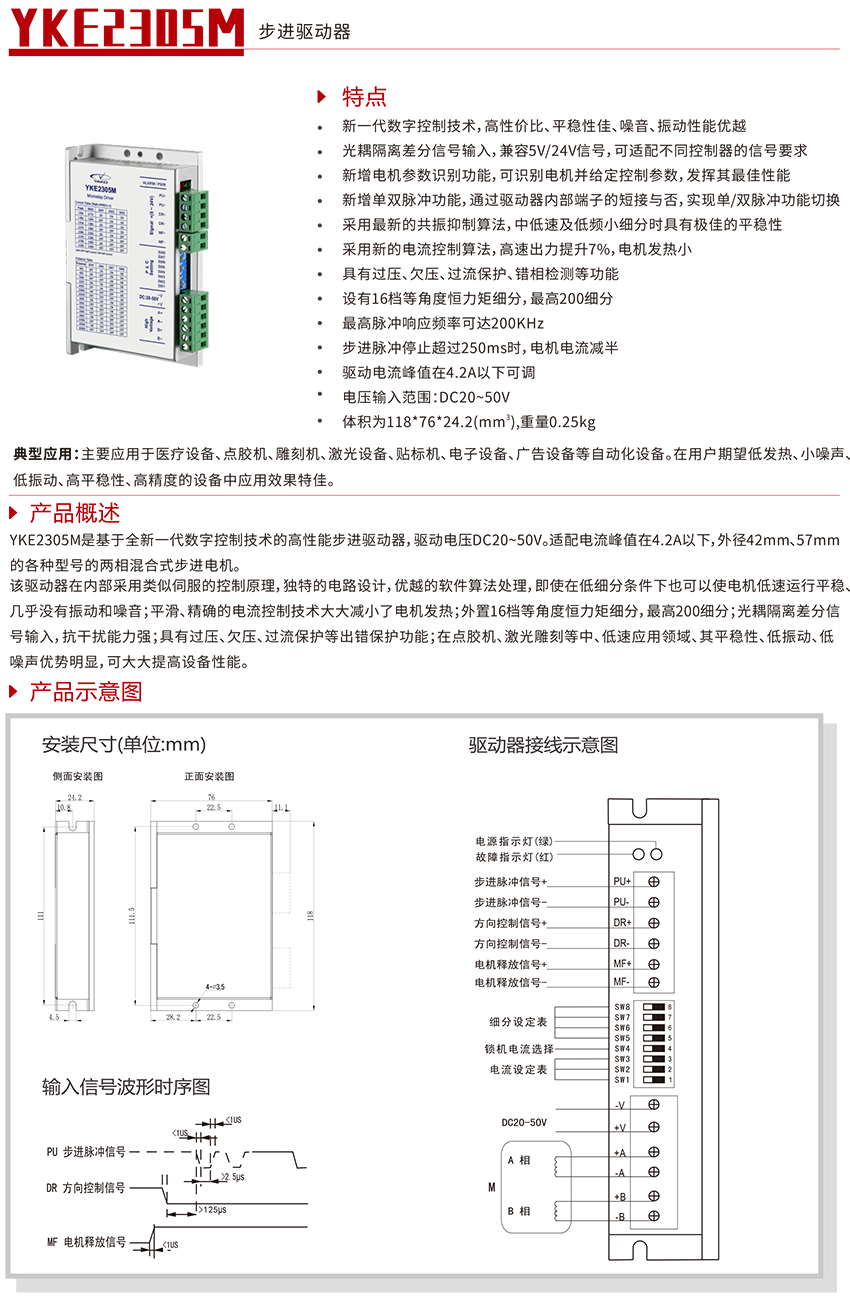

YKE2305M

新一代数字控制技术，高性价比、平稳性佳、噪音、振动性能优越

光耦隔离差分信号输入，兼容5V/24V信号，可适配不同控制器的信号要求

新增电机参数识别功能，可识别电机并给定控制参数，发挥其最佳性能

新增单双脉冲功能，通过驱动器内部端子的短接与否，实现单/双脉冲功能切换

采用最新的共振抑制算法，中低速及低频小细分时具有极佳的平稳性

采用新的电流控制算法，高速出力提升7%，电机发热小

具有过压、欠压、过流保护、错相检测等功能

设有16档等角度恒力矩细分，最高200细分

最高脉冲响应频率可达200KHz

步进脉冲停止超过250ms时，电机电流减半

驱动电流峰值在4.2A以下可调

电压输入范围：DC20~50V

体积为118*76*24.2(mm3),重量0.25kg

典型应用：

主要应用于医疗设备、点胶机、雕刻机、激光设备、贴标机、电子设备、广告设备等自动化设备。在用户期望低发热、小噪声、低振动、高平稳性、高精度的设备中应用效果特佳。

概述

      YKE2305M是基于全新一代数字控制技术的高性能数字式步进驱动器，驱动电压DC20~50V。适配电流峰值在4.2A以下，外径42mm、57mm的各种型号的两相混合式步进电机。

      该驱动器在内部采用类似伺服的控制原理，独特的电路设计，优越的软件算法处理，即使在低细分条件下也可以使电机低速运行平稳、几乎没有振动和噪音；平滑、精确的电流控制技术大大减小了电机发热；外置16档等角度恒力矩细分，最高200细分；光耦隔离差分信号输入，抗干扰能力强；具有过压、欠压、过流保护等出错保护功能；在点胶机、激光雕刻等中、低速应用领域、其平稳性、低振动、低噪声优势明显，可大大提高设备性能。

技术数据
